2、全桥LLC

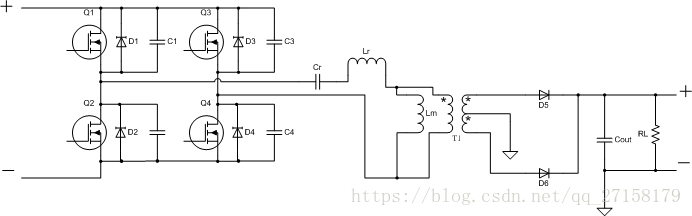

全桥LLC的拓扑结构如下：

和上面半桥LLC的区别是，谐振电路的输入端是一个H桥全桥电路。

2.1 全桥LLC的工作模态

全桥LLC电路同样分为三种情况。第一个频段是。第二个频段是，第三个频段是。详见参考文献[1]。

2.1.1 第一个频段：

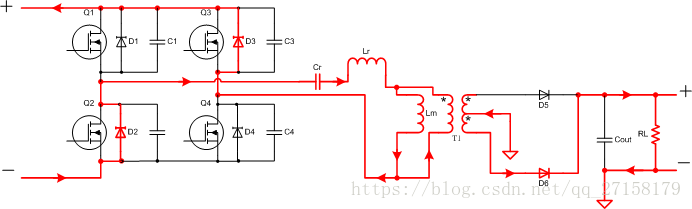

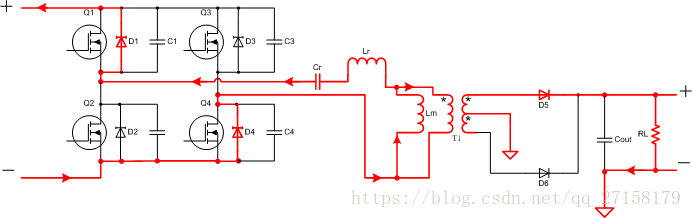

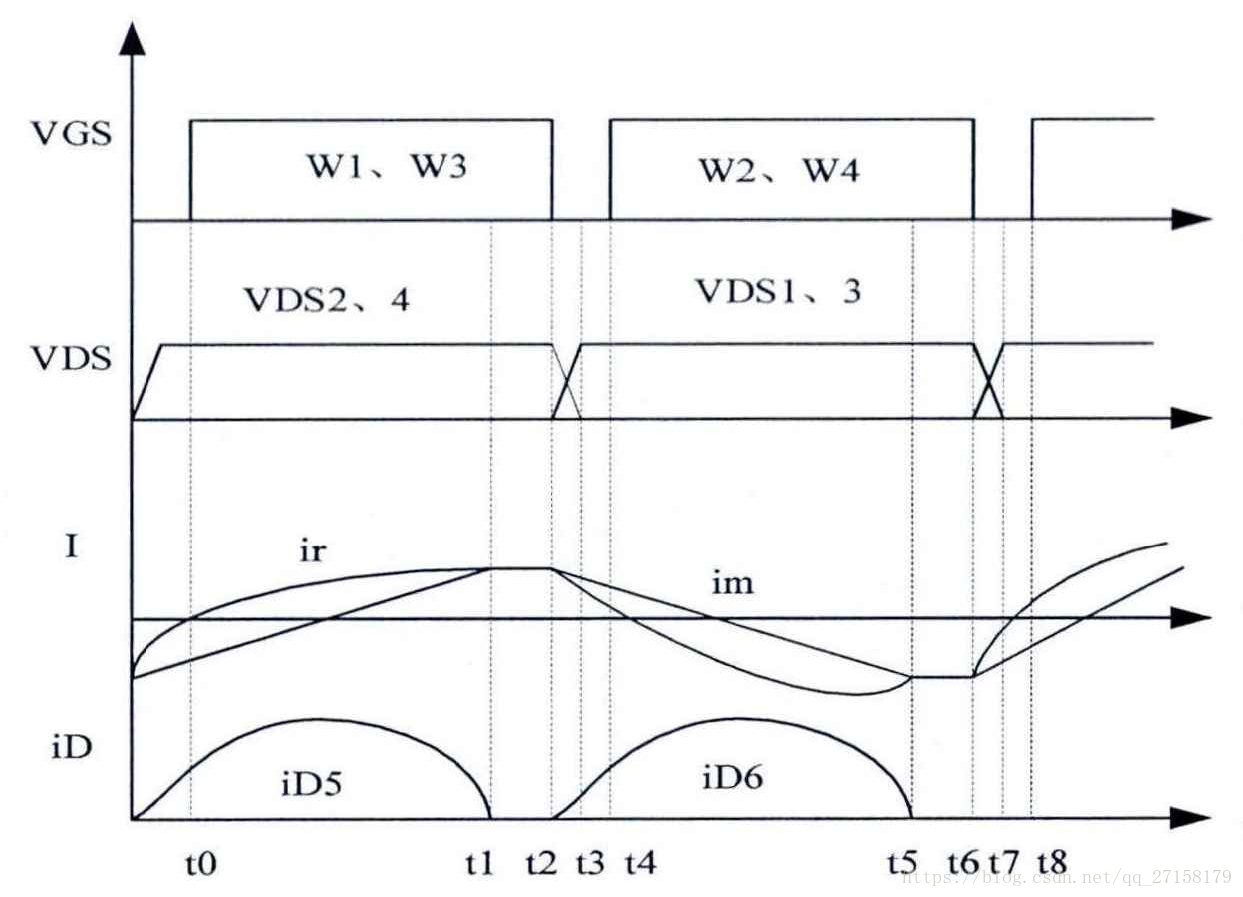

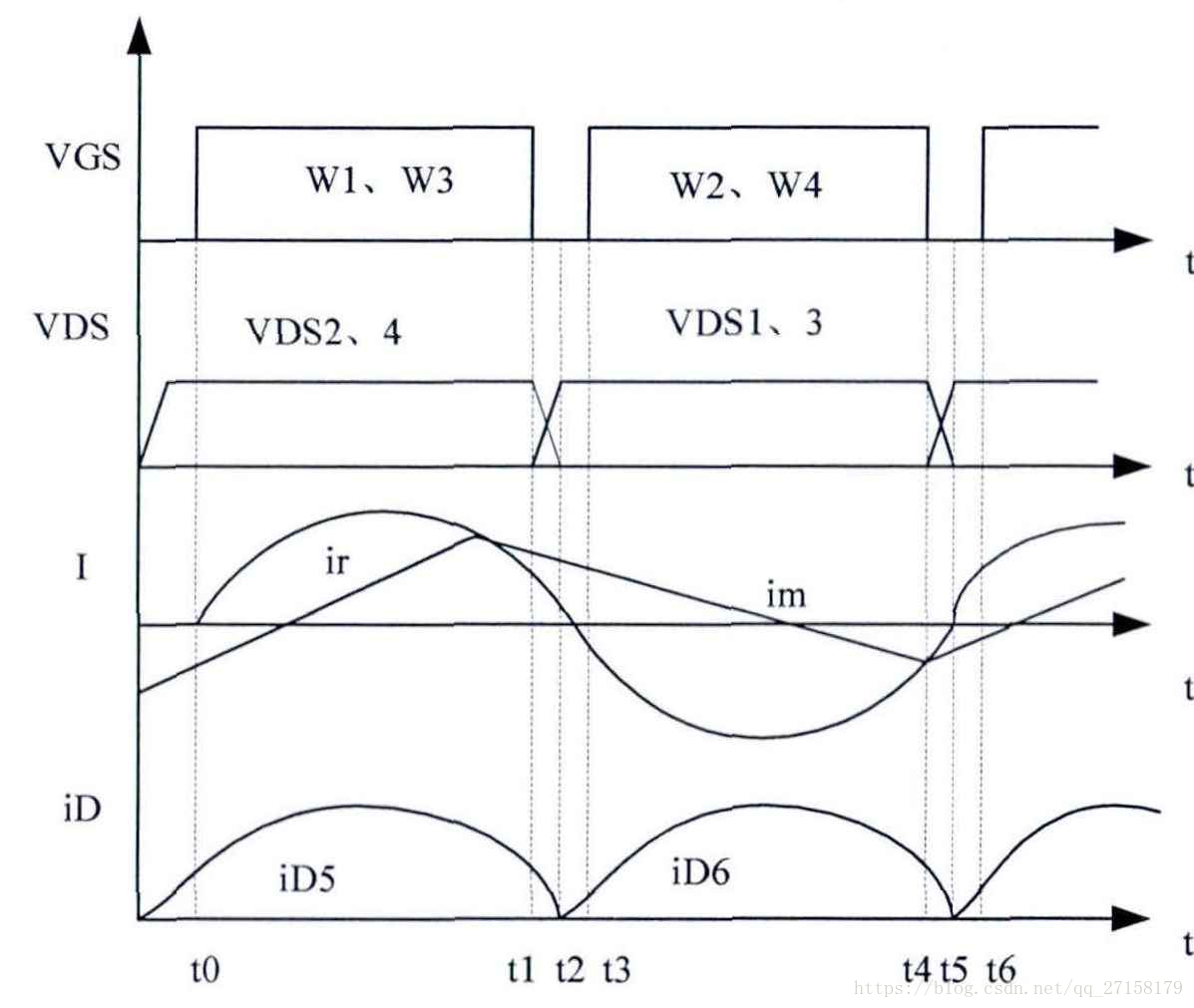

主要器件的信号波形如下：

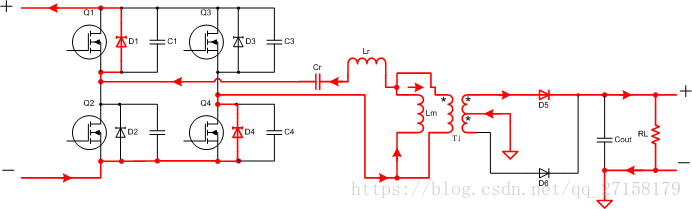

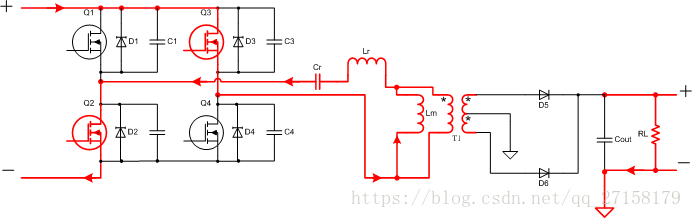

频段A内电路的工作模态

工作模态1：t0-t1	工作模态5：t4-t5
工作模态2：t1-t2	工作模态6：t5-t6
工作模态3：t2-t3	工作模态7：t6-t7
工作模态4：t3-t4	工作模态8：t7-t8

2.1.2 第三个频段：

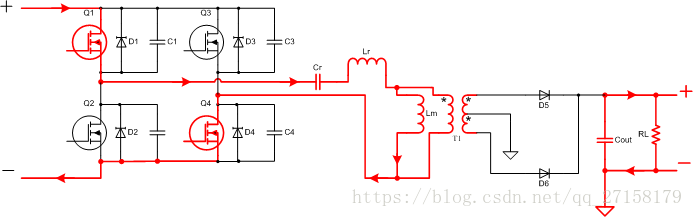

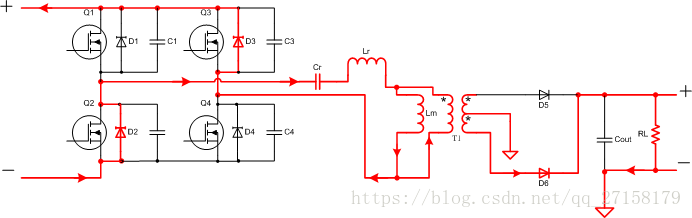

主要器件的信号波形如下：

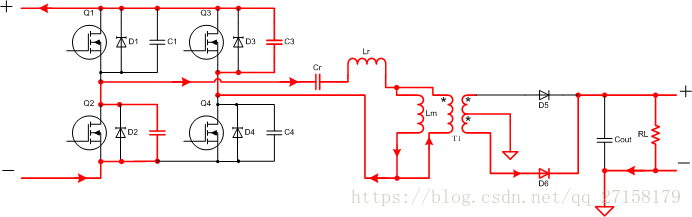

频段C内电路的工作模态

工作模态1：t0-t1	工作模态4：t3-t4
工作模态2：t1-t2	工作模态5：t4-t5
工作模态3：t2-t3	工作模态6：t5-t6

时在这里不介绍了。

2.2 仿真

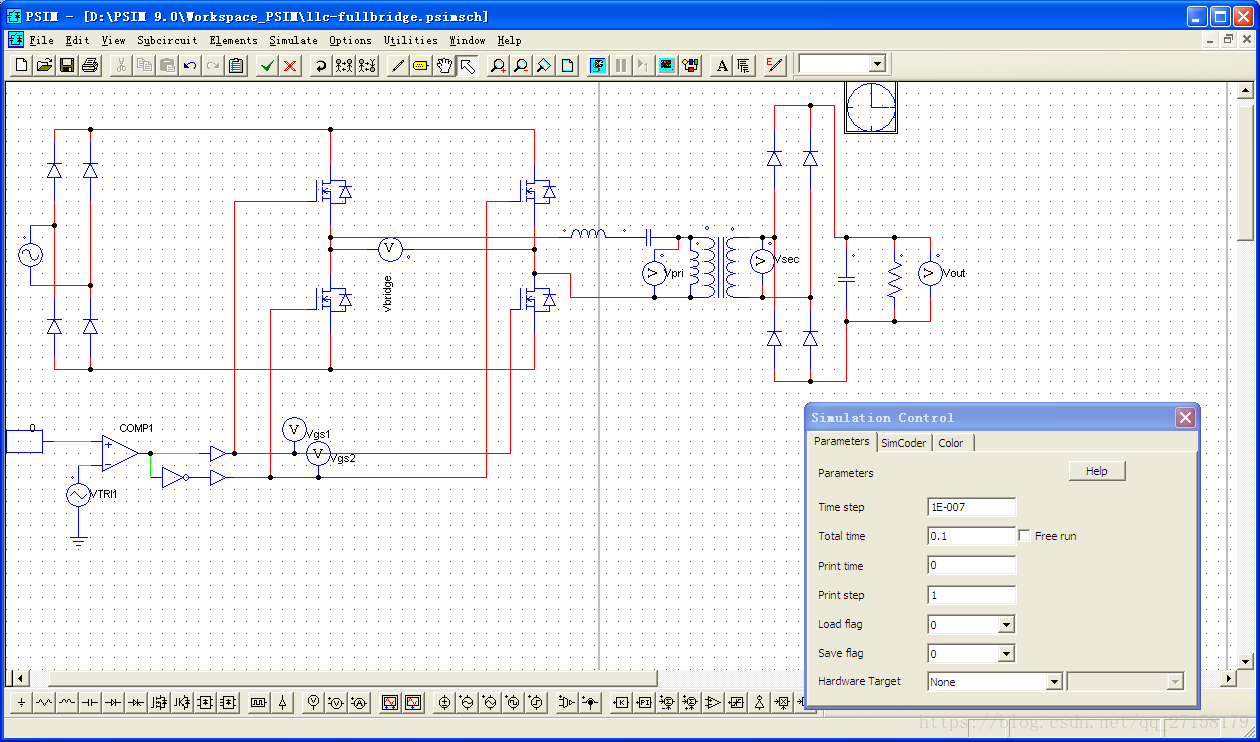

同样，仿真软件使用PSIM9.0

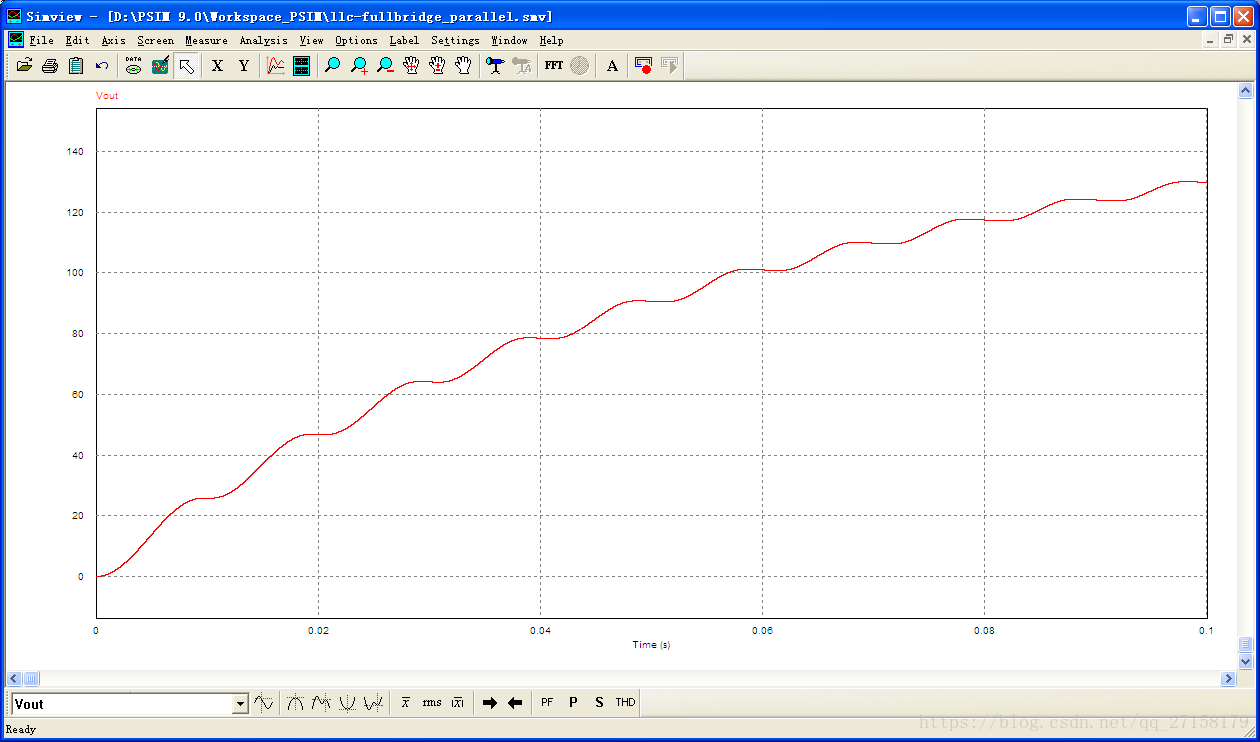

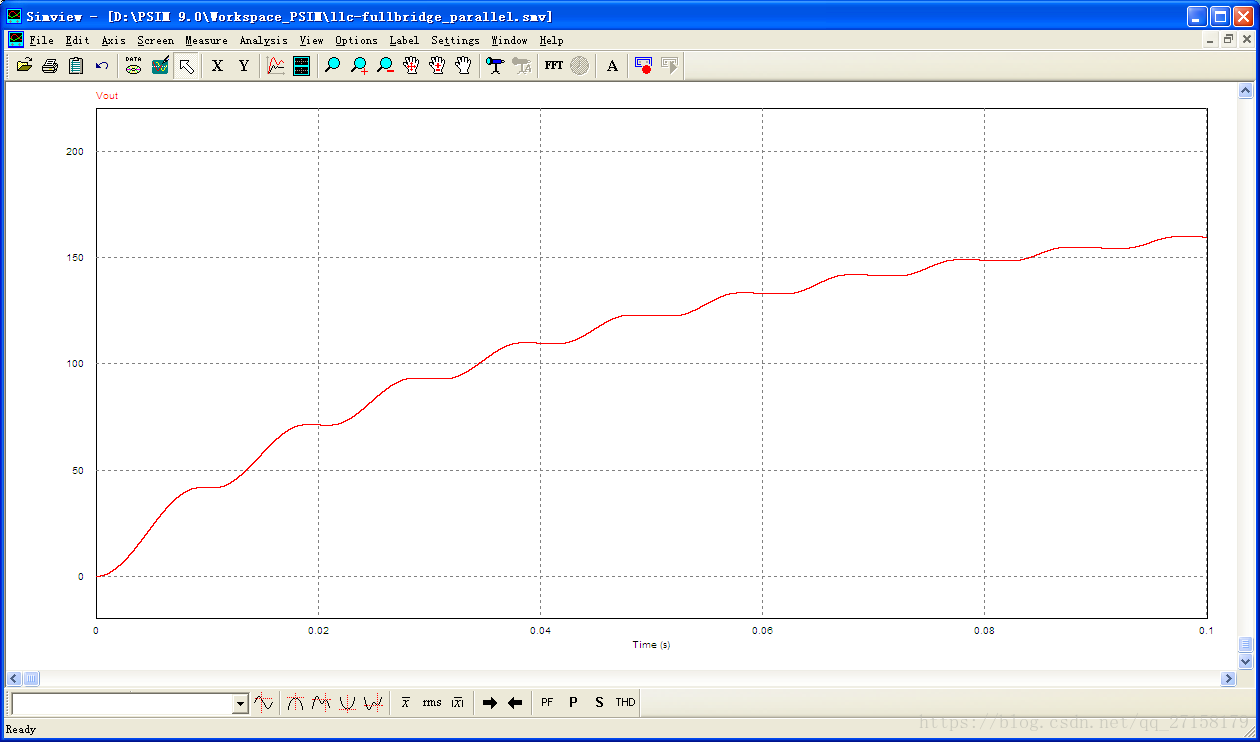

开关频率80KHz：

开关频率100KHz：

开关频率120KHz：

开关频率170KHz：

开关频率200KHz：

开关频率230KHz：

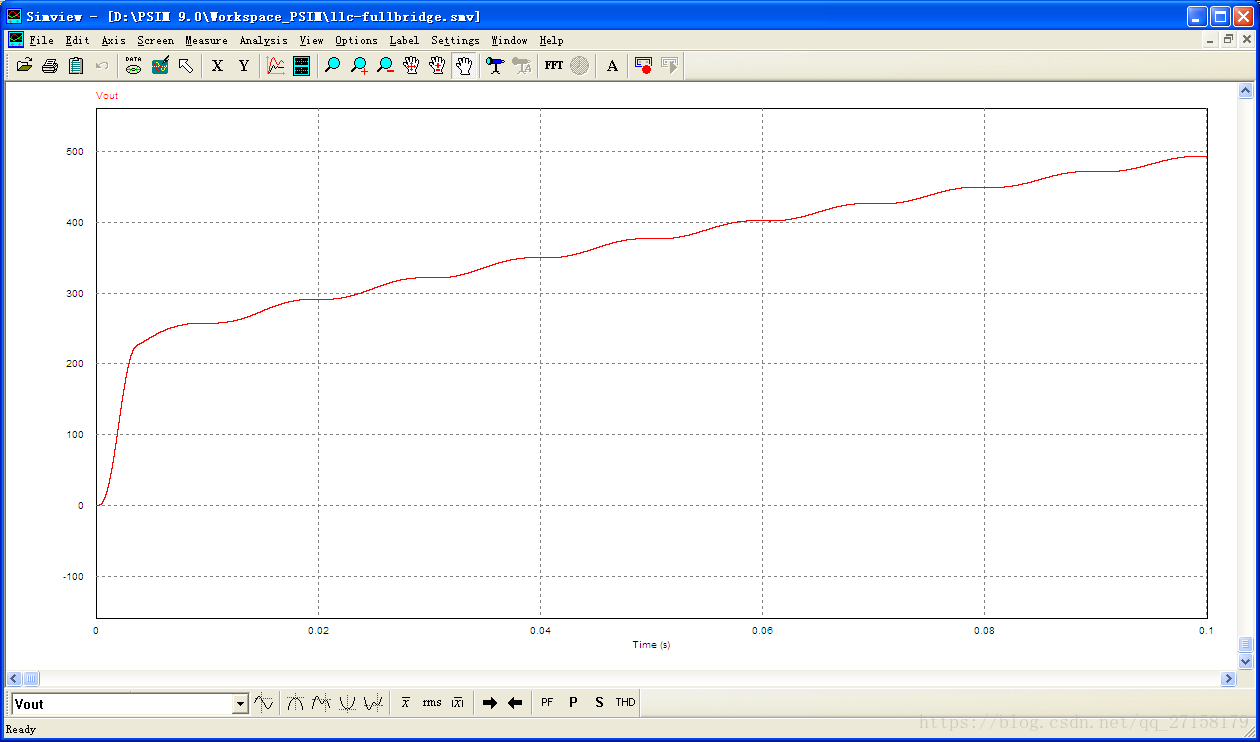

仿真结果显示，三角载波由80KHz上升到250K，输出电压呈现下降趋势。

3. 半桥LLC+同步整流

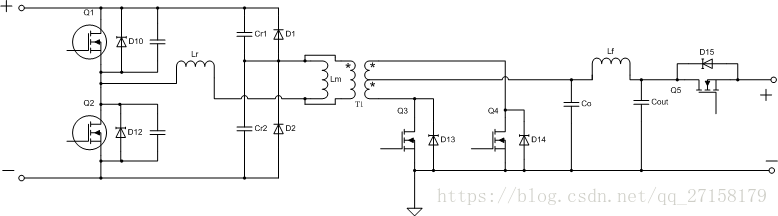

拓扑如下：

在参考文献[2]中，设计的服务器电源的LLC拓扑就是本拓扑。全桥拓扑中，变压器的原边电路中，电容C2和二极管D2都是MOS管Q2所内置的；电容C4和二极管D4都是MOS管Q4所内置的。

本拓扑中的变压器原边中，使用了两个谐振电容和两个二极管，分别替代全桥LLC中的MOS管Q2和MOS管Q4。

同时，本拓扑中，变压器的副边，比传统的LLC拓扑，移动了一下元器件的位置。并采用同步整流以降低二极管的开关损耗。

参考文献[2]中介绍大的是一款效率符合Titanium（钛金级）标准的电源。但是没具体介绍单片机实现的方式。另外找到了一款符合Platinum（铂金级）标准的电源请见参考文献[3]。主要是后者这款，具有部分数字化逻辑框图。

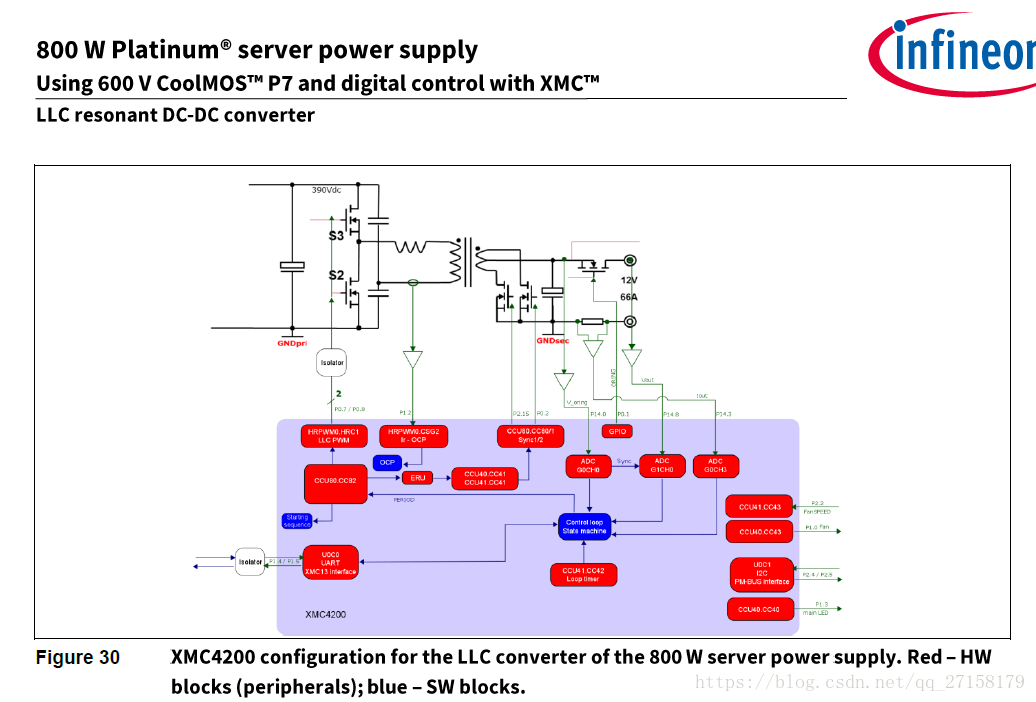

电路的硬件连接方式如下图：

所需要采集的信号量为：1、谐振电感的电流；2、负载电压；3、负载电流；4、变压器中心抽头的电压。

3.1 仿真

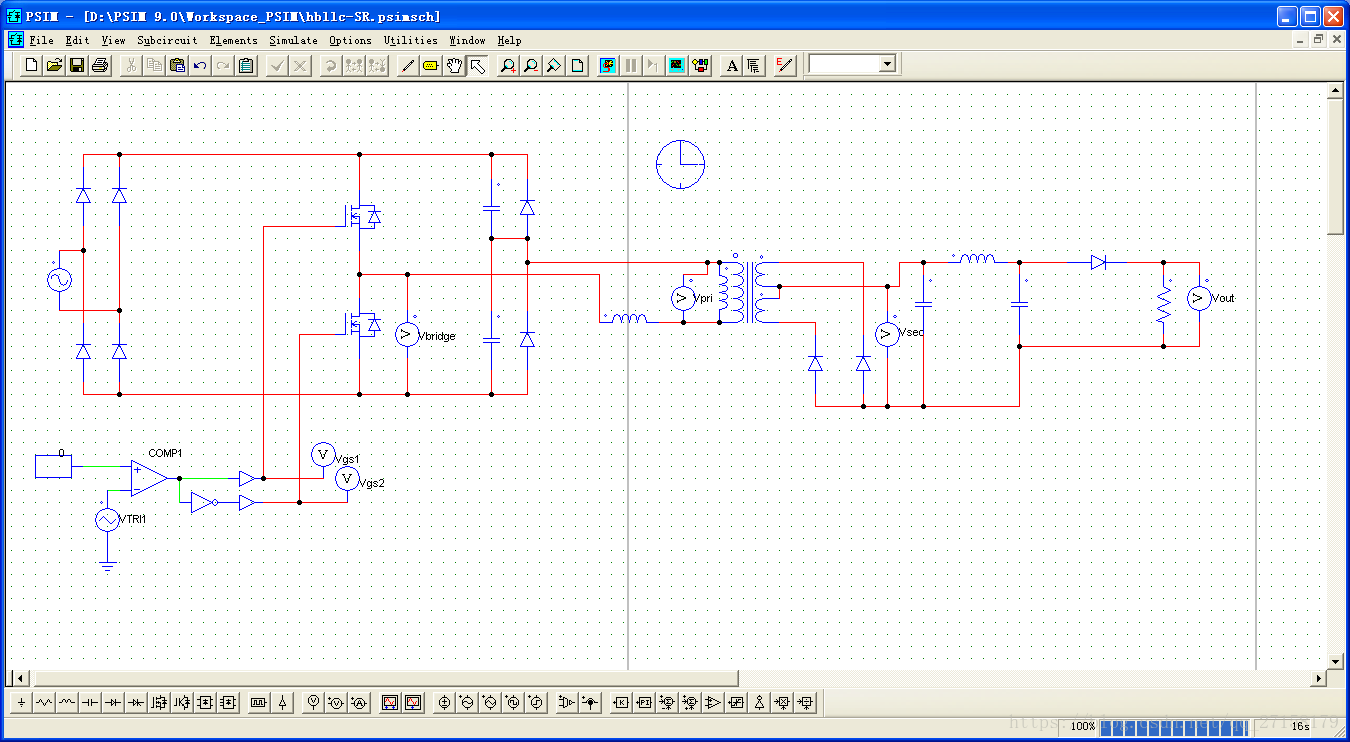

先做开环仿真验证系统是否可行：

仿真步长Time step = 1e-7；仿真总时间total time = 0.1；

LLC中，Lr=20uH；Lm=20uH；两个都是Cr=0.1uF；负载侧PI型滤波器中，两个滤波电容C=470uF，滤波电感20uH；负载电阻为120欧姆。

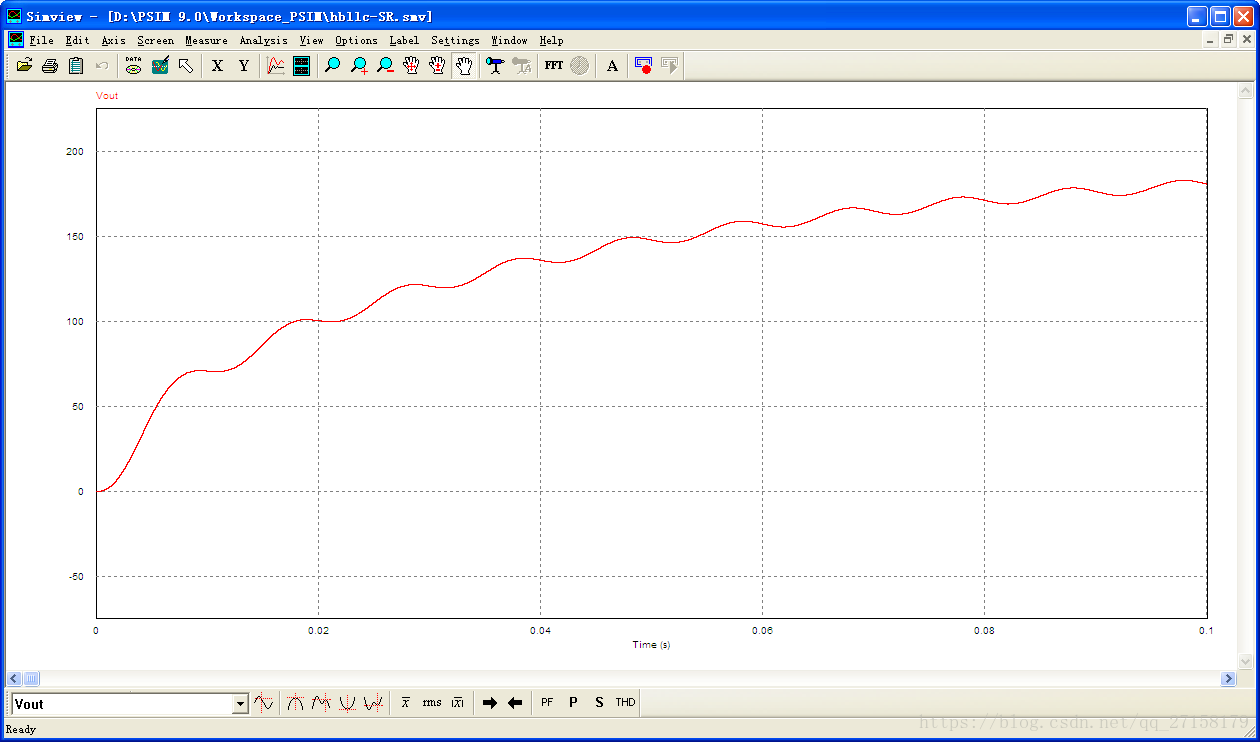

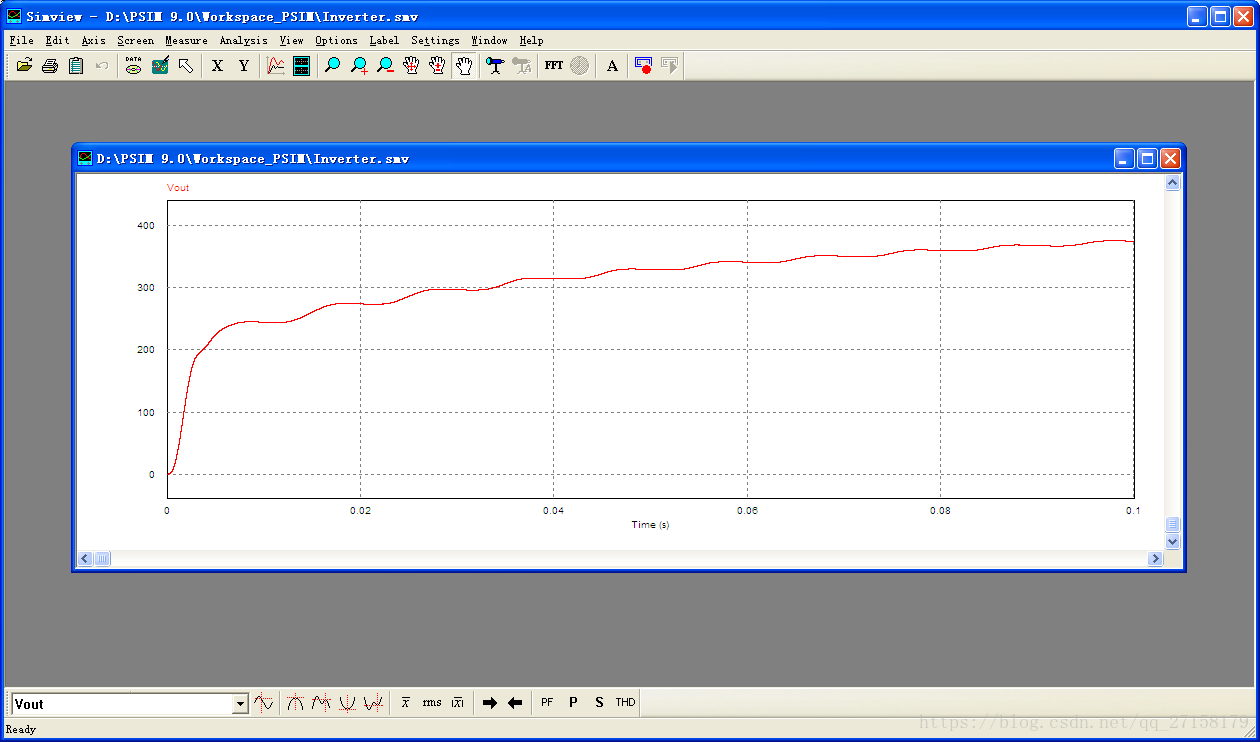

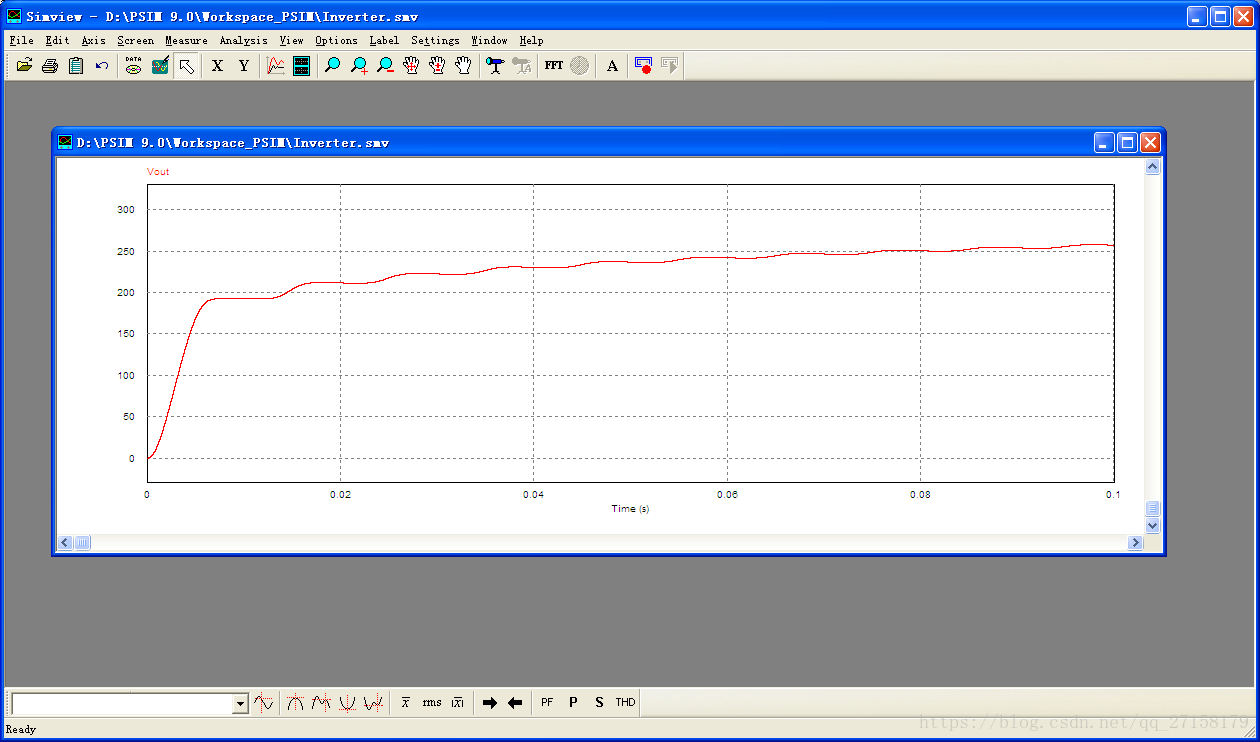

输出电压：
